無錫市天立建材有限公司歡迎您！加入收藏 | 設為主頁 | 聯(lián)系我們 | 網站地圖
|
| 石材翻新地坪系統(tǒng) | ||||||
一、石材養(yǎng)護的必要性
在人們的觀念中，往往以為石材是一種長效的裝飾材料，采用石材裝飾可以一勞永逸，其實不然，在自然環(huán)境中，塵埃、廢棄、酸雨、冰凍、以及其他污染物質，對石材極易造成褪色、污染甚至破壞，大大降低了石材的琴 受用壽命，同時，由于安裝施工方法的失誤及選材不當，也會造成石材裝飾效果的破壞，從而不得不在短期內對其重新進行裝修，造成人力物力財力的大量浪費。

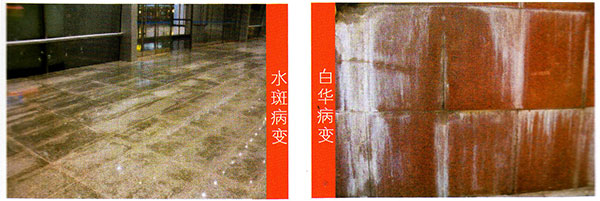

影響石材受用壽命和產生石材病癥的主要原因是：水斑不干、鹽析泛堿（白華）銹斑吐黃、霜凍破壞、表面腐蝕、 囊專朶包括油污）、苔蘚生長及粉化剝落等。使石材產生各種病變和縮短使用壽命的原因很對，歸納起來專業(yè) 三要是：一內部原因：既石材的結構和化學成分引起的變化；二是外部原因：既開采加工方法、安裝施工工 藝受瀉環(huán)境等因素的影響。
 二、病變的原因
1石材內部的原因
（1）石材結構的原因：
天然石材中都存在著微裂隙和毛細孔，天長日久會吸附空氣中的細小塵埃和污物，由于毛細孔作用而慢慢滲入石材的內部，而大大的降低了石材的裝飾性能和使用壽命，孔隙越小，毛細孔作用和表面吸附作用越強。
（2）相對復雜的化學成分：

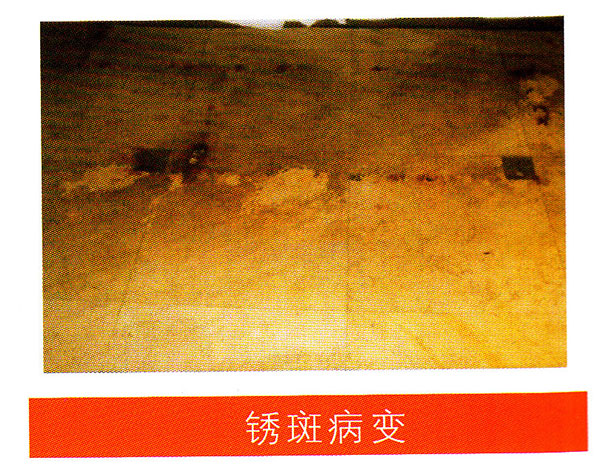

石材中有些成分容易與外界環(huán)境發(fā)生作用，使石材產生侵蝕或變異現(xiàn) 石材一般都有不同程度含有鐵的成分，受到潮氣的侵蝕會產生銹黃。石材中含鐵量越高，銹黃越容易產生。另外，大多數(shù)天然大理石的主要成分為碳酸鹽、碳酸鈣和碳酸鎂，還有少量的堿性氧化物。
碳酸鈣和碳酸鎂是相對比較穩(wěn)定的化合物，在潮濕的環(huán)境下，易與空氣中的酸性氧化物和二氧化碳、二氧化硫、二氧化氮等發(fā)生化學反應，而改變大理石內部的物理結構。類似的化學破壞也會在其他食材上發(fā)生，輕者會使石材失去表面光澤，甚至顏色褪變，出現(xiàn)斑痕；重者會使天然石材硬度下降表面風化剝落。
2石材外部的原因
影響石材裝飾效果和使用壽命的外部原因有很多，如開采加工和儲運過程中維護不當；安裝石材所用的粘結材料的影響和自然環(huán)境的因素等。
（1）開采加工儲運過程的影響：如石材的裂紋可能與開采方法的不當有關；加工所用的鐵質工具也可能為號 生銹斑而留下隱患，不適當?shù)氖睦鋮s液會污染石材；儲存運輸過程中維護不當，也會產生銹斑及草繩黃等污
(2)安裝工藝粘結材料的影響：如安裝石材時采用水泥漿粘貼的濕貼法施工，則水泥中的堿性可溶性物質會 因雨水的侵蝕而沿著石材的毛細孔滲出表面，而其堿性化合物如（Ca ( OH ) 2會與空氣中的C02和H20發(fā)生化學 反應，生成CaC03在石材表面結晶，形成鹽析泛堿現(xiàn)象。另外，由于水泥水化后生成的某些鹽類具有吸濕性，滲入石材后吸收空氣中的水分而在石材表面形成水斑，嚴重影響美觀。另外使用不同的粘結材料，如某些石材黏貼膠，也會使石材產生變黃。
(3)環(huán)境因素的影響：環(huán)境因素包括環(huán)境污染、酸雨侵蝕及冷凍破壞等。自然環(huán)境中受空氣的污染、酸雨和 其他一些人為的污染物都會對石材造成污染和腐蝕。
 | ||||||
| ||||||
  |
